Grafieken



Excel is een met name rekenprogramma. Maar je kunt er ook grafieken mee maken. Als je een enquête gemaakt hebt, kun je de antwoorden in Excel zetten. Je kunt er dan een grafiek van maken, zodat je in één oogopslag kunt zien wat de resultaten zijn. In dit hoofdstuk leer je hoe je grafieken kunt maken. Er zijn veel soorten grafieken. In dit hoofdstuk bekijken we er drie.

De drie grafiektypen zijn:

Cirkeldiagram	Kolom- of staafdiagram	Lijngrafiek



Voorbeeld:

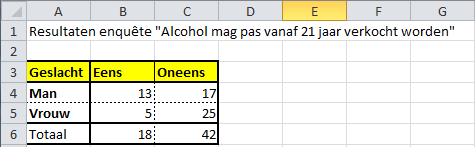

Je hebt een enquête gehouden over de stelling "Alcohol mag pas vanaf 21 jaar verkocht worden". Je hebt 60 mensen ondervraagd. Hieronder zie je de resultaten.

Je kunt hier 2 verschillende grafieken van maken:

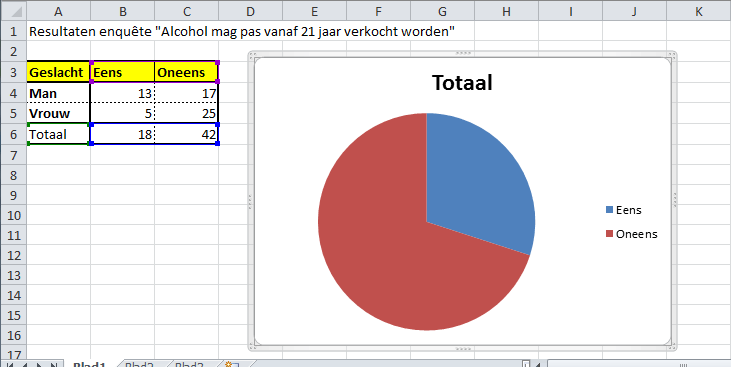

Een cirkeldiagram hoeveel procent van de mensen het eens en oneens zijn met de stelling.

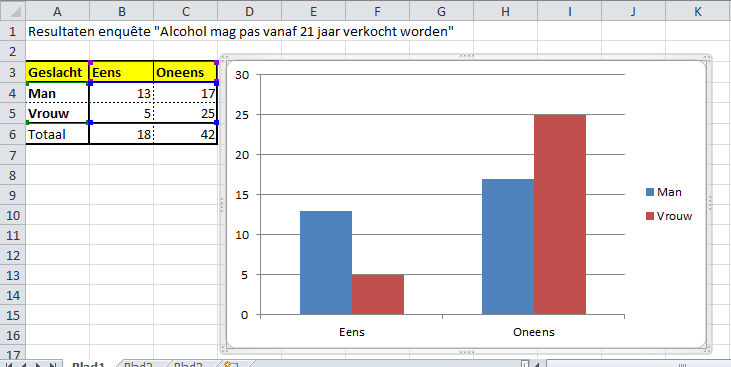

Een kolomdiagram hoeveel mannen/vrouwen het eens en oneens zijn met de stelling.

Bij een grafiek is het heel belangrijk dat je eerst de juiste gegevens selecteert met je muis. In het filmpje zie je hoe je een grafiek maakt.

Cirkeldiagram



Opdracht 28:

• Bekijk het filmpje
• Open Voorbeeld08.xlsx
• Selecteer de cellen A3 t/m C3
• Voeg een cirkeldiagram in via het tabblad Invoegen

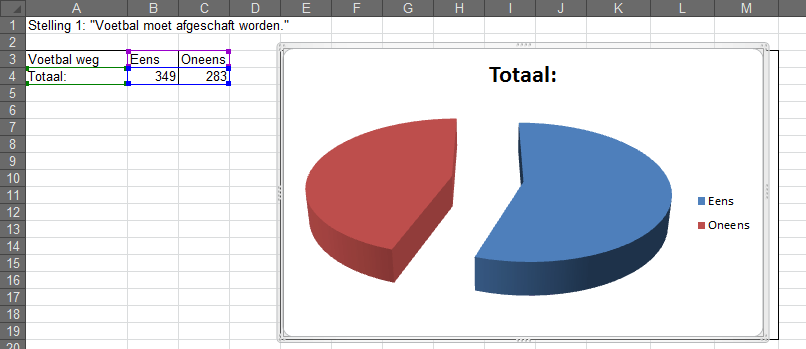

• Je mag zelf kiezen of je een 2D of 3D cirkeldiagram invoegt




• Klik en sleep de cirkeldiagram zo dat hij in het kader past

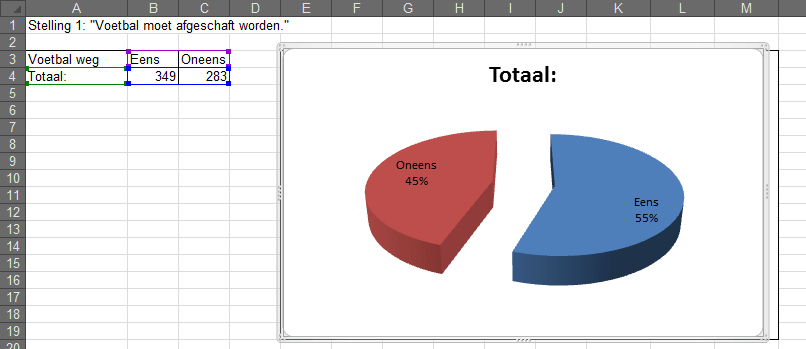

• Stel in dat de percentages ook in het cirkeldiagram staan




Een staafdiagram invoegen gaat op dezelfde manier. Bekijk het filmpje eerst.

Staafdiagram



Opdracht 29:

• Ga terug naar Voorbeeld08.xlsx
• Selecteer nu de tweede tabel, cellen A22 t/m C24
• Voeg een kolomdiagram in
• Sleep het diagram in het kader naast de tabel

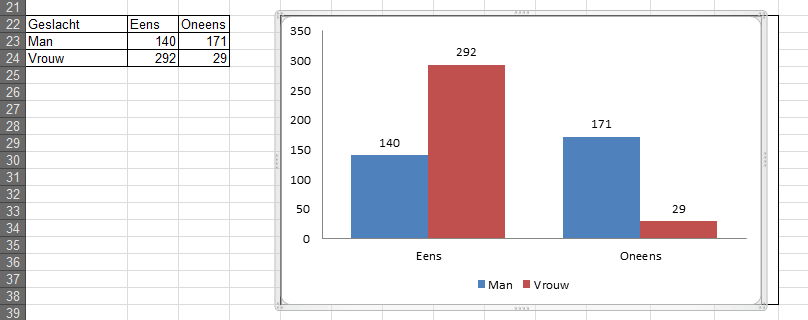

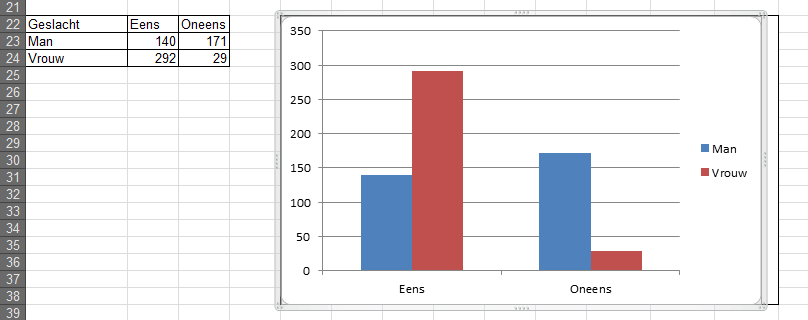

• Zorg ervoor dat de waarden boven de kolommen komt te staan (zie afbeelding hieronder)





Een lijndiagram wordt vaak gebruikt om het verloop van een bepaalde periode te laten zien. Een heel bekend voorbeeld is op de aandelenbeurs in Amsterdam, de AEX. Je ziet dan over de hele dag hoe hoog de beurs staat.

Bekijk het filmpje hoe je een lijngrafiek invoegt.

Lijngrafiek



In een lijngrafiek selecteer je alleen de gegevens, niet de koppen.



Opdracht 30a:

• Bekijk het filmpje
• Ga terug naar Voorbeeld08.xlsx
• Selecteer de cellen A43 t/m J47
• Voeg een lijngrafiek in en zet de grafiek in het kader

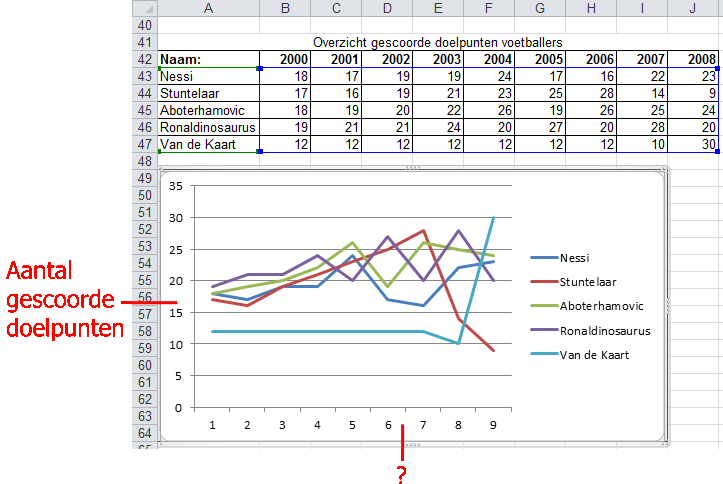

De grafiek mist nog iets.

Onderaan (bij het vraagteken) staan nummers 1 t/m 9. Dit moet nog veranderd worden in de jaartallen.

Opdracht 30b:

• Zorg ervoor dat je grafiek geselecteerd is
• Zorg ervoor dat je het tabblad Ontwerpen geselecteerd hebt




• Klik op de knop Gegevens selecteren

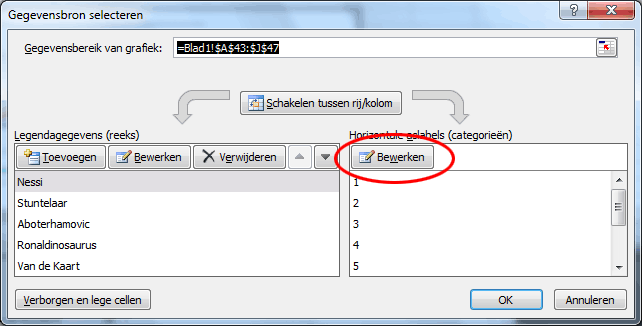

In het linkerscherm (1) zie je de namen van de voetballers. In het rechtergedeelte (2) zie je alleen maar getallen. Hier komen de jaartallen te staan. Door de knop Bewerken te klikken, kun je de benodigde gegevens uit de tabel zelf halen.



Opdracht 30c:

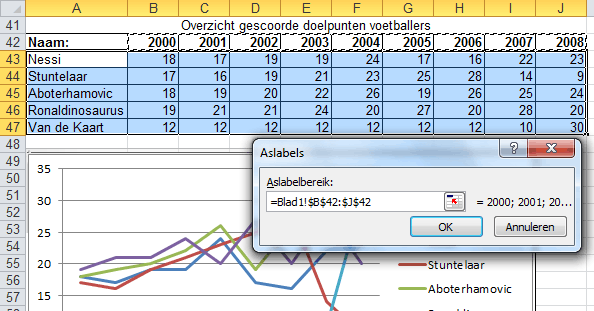

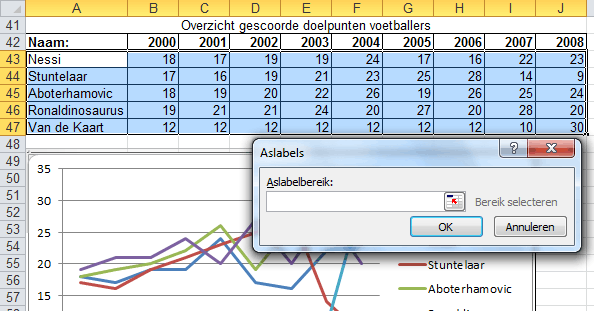

• Klik op de knop Bewerken







• Selecteer de jaartallen in cellen B42 t/m J42
• Klik daarna op OK

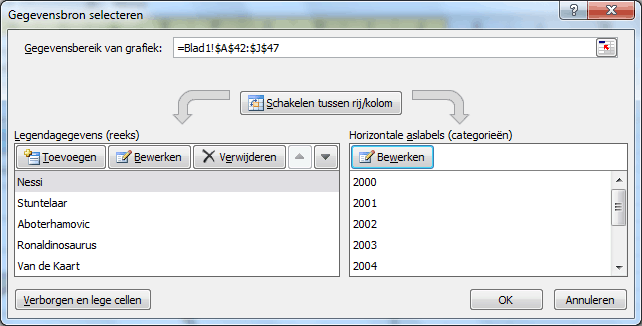

• Als je nu in het rechterdeel de jaartallen ziet staan, klik je op OK

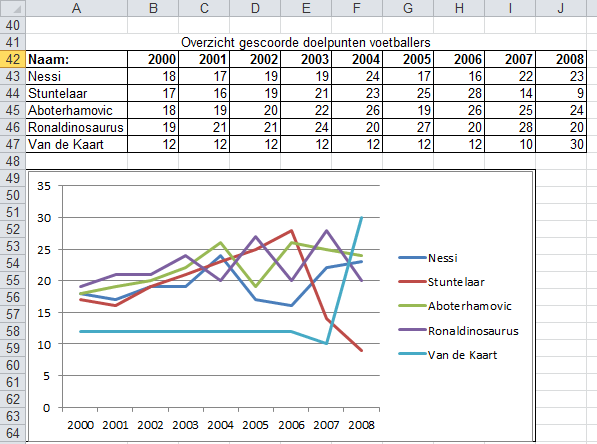

Nu zie je het verloop van 2000 t/m 2008 in de grafiek.

Opdracht 31:

• Sla je werk op

Lever het bestand in via de studiewijzer van SOMtoday

Ga verder naar Extra
